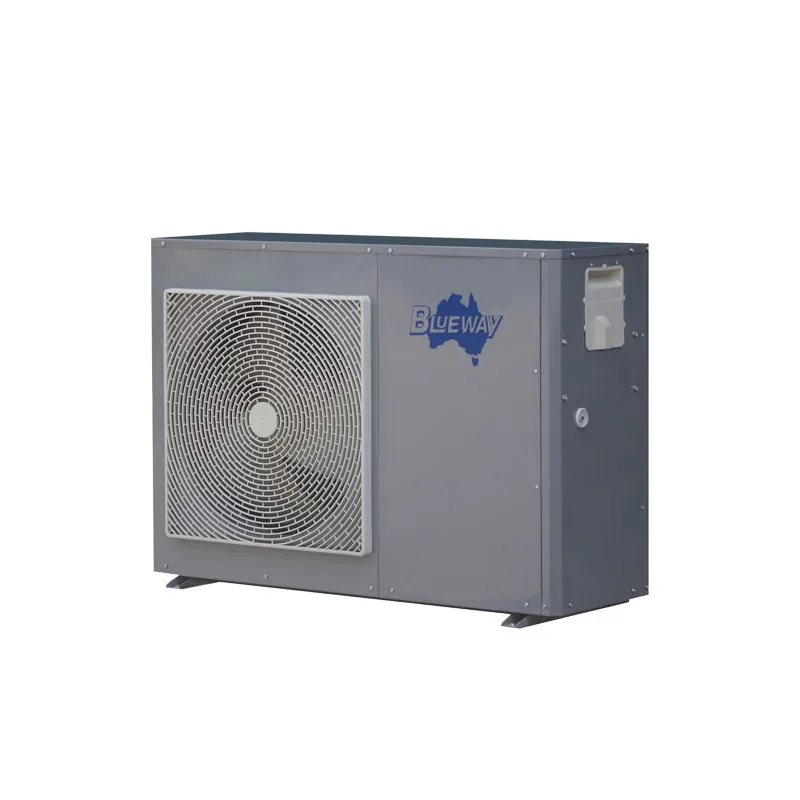

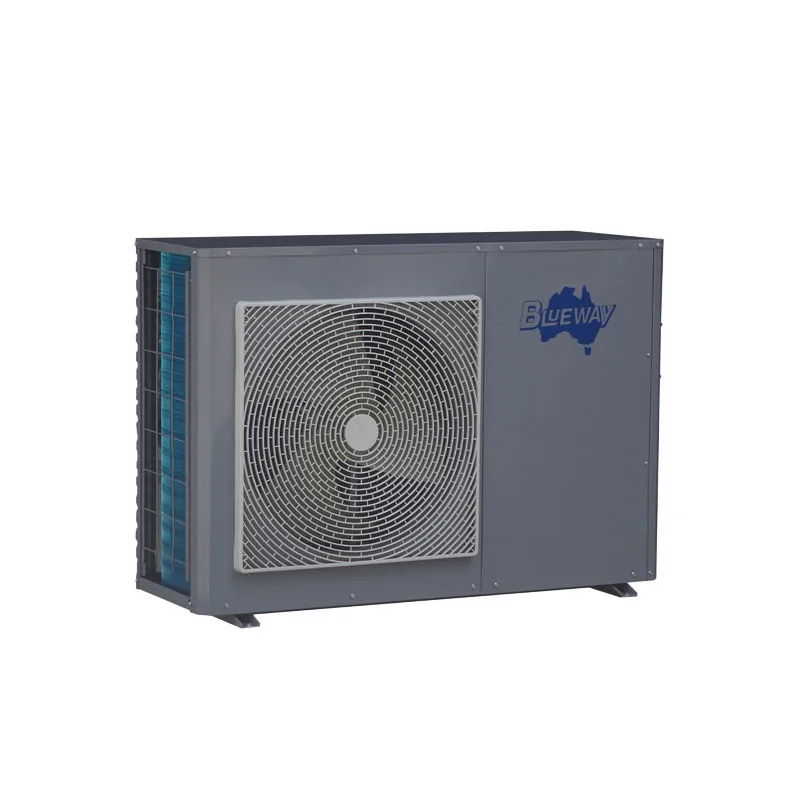

Pompa di calore R290 per riscaldamento a pavimento

ILPompa di calore R290 per riscaldamento a pavimentoè un avanzato sistema inverter DC aria-acqua progettato per soddisfare le esigenze idroniche complete dei moderni edifici residenziali e commerciali leggeri. Prodotta a Shunde, Foshan, Cina, da Blueway, uno specialista HVAC affermato che opera dal 1993, questa serie di pompe di calore fornisce riscaldamento affidabile degli ambienti, raffreddamento degli ambienti estivi e acqua calda sanitaria sanitaria (ACS) in un'unica soluzione integrata.

I sistemi di riscaldamento a pavimento idronici offrono un'efficienza energetica ottimale se alimentati con temperature dell'acqua da basse a medie. La pompa di calore per riscaldamento a pavimento è progettata specificatamente per soddisfare questi parametri operativi. Modulando continuamente la capacità del compressore per soddisfare la domanda termica in tempo reale, il sistema elimina i cicli a pieno carico ad alta intensità energetica, mantenendo precise temperature interne di fornitura dell'acqua e riducendo significativamente il consumo energetico stagionale.

Vantaggi principali per le applicazioni a pavimento radiante

Il riscaldamento a pavimento radiante si basa su una distribuzione termica costante su ampie superfici. L'integrazione di una pompa di calore DC inverter con circuiti di tubazioni a pavimento offre numerosi vantaggi tecnici e operativi:

• Efficienza idronica ottimizzata:Il funzionamento in regimi di acqua a bassa temperatura consente al compressore della pompa di calore di funzionare alla massima efficienza stagionale, massimizzando il risparmio energetico rispetto alle tradizionali caldaie ad alta temperatura.
• Comfort termico uniforme:Il riscaldamento radiante elimina correnti d'aria, punti freddi e circolazione di polvere nell'aria, fornendo gradienti di temperatura verticali costanti dal pavimento in su.
• Raffrescamento estivo reversibile:Il sistema può far circolare l'acqua refrigerata attraverso circuiti a pavimento radiante o unità fan coil (FCU) durante i mesi caldi, offrendo un controllo climatico tutto l'anno senza richiedere apparecchiature di condizionamento d'aria separate.
• Sinergia di sistemi multi-fonte:Progettato per interfacciarsi facilmente con fonti termiche ausiliarie, inclusi collettori solari, caldaie ausiliarie a gas o olio ed elementi riscaldanti elettrici di riserva.

Principali caratteristiche tecniche e aspetti tecnici

ILPompa di calore R290 per riscaldamento a pavimentoincorpora componenti meccanici ed elettronici di alta qualità per garantire stabilità a lungo termine e semplice gestione operativa:

• Funzionamento esteso a bassa temperatura ambientale:I modelli a bassa temperatura ambientale appositamente progettati mantengono prestazioni di riscaldamento stabili nei climi invernali rigidi con temperature ambientali esterne che scendono.
• Cinque modalità operative versatili:Configurabile per Solo riscaldamento, Riscaldamento + ACS, Solo raffreddamento, Raffreddamento + Acqua calda e Solo ACS per soddisfare le esigenze stagionali del sito.
• DC inverter a capacità variabile:Dispone di compressori rotativi o scroll premium con inverter DC (come Mitsubishi o Panasonic) abbinati a valvole di espansione elettroniche per una regolazione precisa del flusso di refrigerante.
• Trasferimento di calore ad alta efficienza:Utilizza uno scambiatore di calore a piastre in acciaio inossidabile caratterizzato da una bassa caduta di pressione idraulica, un'elevata efficienza termica e una forte resistenza alla corrosione.
• Certificazione ErP Classe A++:I modelli selezionati della serie hanno raggiunto la classificazione energetica ErP A++ verificata secondo rigorosi standard di test TÜV.
• Architettura di controllo intelligente:Dotato di un controller a microprocessore con interfaccia touchscreen LCD intuitiva, autodiagnostica automatica, protezioni di sicurezza integrate e un'uscita di controllo della valvola a 3 vie.
• Connettività Wi-Fi opzionale:Consente agli utenti finali e ai team di manutenzione di monitorare i dati operativi, regolare i setpoint di temperatura e diagnosticare i guasti in remoto tramite un'app mobile dedicata.
• Alloggiamento resistente alla corrosione:Costruito con mobili compositi durevoli e resistenti agli agenti atmosferici progettati per resistere all'esposizione prolungata a sale, umidità, neve e radiazioni UV.

Specifiche tecniche

I parametri dettagliati delle prestazioni e le configurazioni del sistema variano in base al modello di unità specifico. Di seguito è riportata una panoramica delle specifiche standard per questa serie di prodotti:

Selezione della configurazione divisa o monoblocco

Per soddisfare i diversi vincoli del sito, la disposizione degli edifici e le condizioni climatiche regionali, ilPompa di calore R290 per riscaldamento a pavimentoè offerto in due formati strutturali distinti:

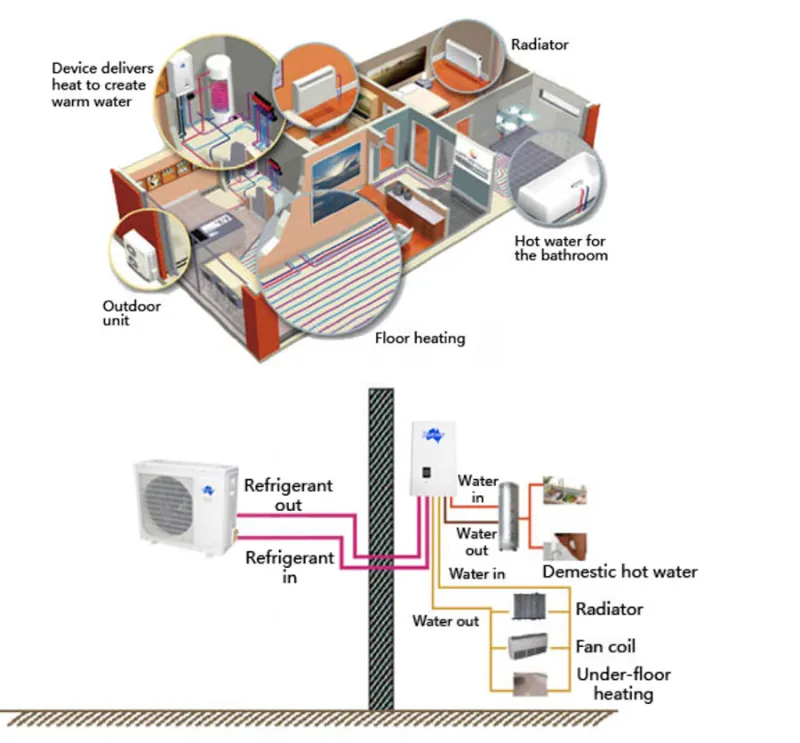

Architettura del sistema diviso

La configurazione split divide la pompa di calore in un'unità condensante esterna e un modulo idraulico interno. Tutti i componenti per il trasporto dell'acqua sono installati all'interno di una sala meccanica o di uno spazio di servizio, eliminando completamente il rischio di congelamento delle tubazioni esterne durante interruzioni elettriche o gelate invernali estreme. L'unità esterna è progettata con una geometria di aspirazione dell'aria anti-neve, mentre l'unità interna presenta un design compatto, sostitutivo della caldaia, che si integra perfettamente con i collettori sottopavimento esistenti e i serbatoi di accumulo dell'ACS.

Architettura del sistema monoblocco

La configurazione monoblocco ospita l'intero circuito frigorifero e il circuito idraulico all'interno di un unico armadio da esterno. Questo design tutto in uno elimina la necessità di interventi sul campo sulle tubazioni del refrigerante, semplificando l'installazione in loco e riducendo i costi di manodopera. Le unità monoblocco possono essere ordinate con componenti idraulici opzionali installati in fabbrica, tra cui una pompa di circolazione dell'acqua CC, un vaso di espansione interno e un riscaldatore elettrico di riserva ausiliario.

Scenari applicativi del progetto

La flessibilità delPompa di calore R290 per riscaldamento a pavimentolo rende adatto ad un'ampia gamma di progetti idronici di nuova costruzione e retrofit:

• Residenze private e ville unifamiliari:Fornisce riscaldamento a pavimento silenzioso ed elevato comfort, raffrescamento estivo e acqua calda sanitaria giornaliera.
• Appartamenti plurifamiliari:Fornitura di soluzioni idroniche di riscaldamento e acqua calda decentralizzate o centralizzate.
• Edifici commerciali leggeri:Soddisfa i requisiti di condizionamento degli spazi in boutique hotel, piccoli uffici, showroom e cliniche sanitarie.
• Progetti di energia ibrida:Interfacciamento con caldaie a gas o collettori solari termici esistenti per ridurre la dipendenza dai combustibili fossili nei progetti di ristrutturazione.

Fattori di selezione ingegneristica e integrazione del sistema

Il raggiungimento dell'efficienza e della longevità operativa ottimali richiede un'attenta valutazione dei parametri dell'edificio prima del dimensionamento delle apparecchiature. I fattori chiave della progettazione ingegneristica includono:

1. Carico di riscaldamento e raffreddamento di progetto:Calcolare la trasmissione di picco e le perdite termiche per infiltrazione alle temperature di progettazione esterne locali anziché fare affidamento su stime di metratura nominale.
2. Temperatura target dell'acqua di alimentazione:Verifica le temperature di flusso richieste per le unità terminali per circuiti sottopavimento, per ventilconvettori o superiori per radiatori preesistenti.
3. Protezione del circuito idronico:Scegli tra design suddivisi o monoblocco in base ai rischi di congelamento ambientale e allo spazio disponibile nel locale tecnico interno.
4. Dimensionamento della richiesta ACS:Dimensionare i serbatoi di accumulo dell'acqua calda sanitaria e le superfici delle serpentine dello scambiatore di calore in base ai programmi di picco giornaliero del prelievo di acqua calda.

Background della produzione e garanzia della qualità

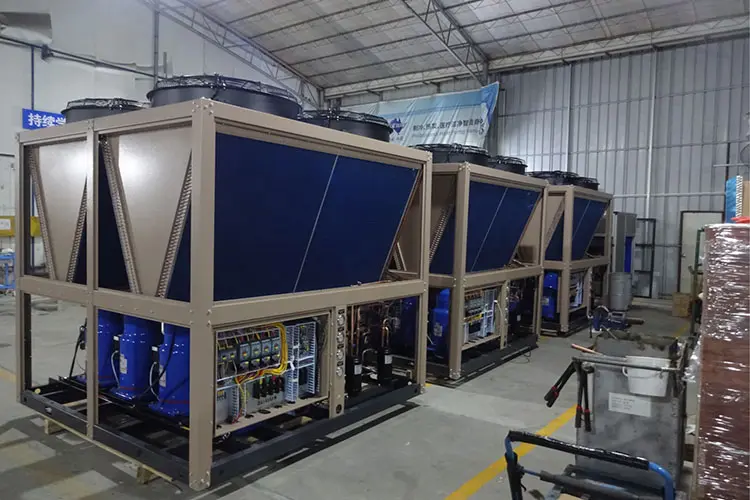

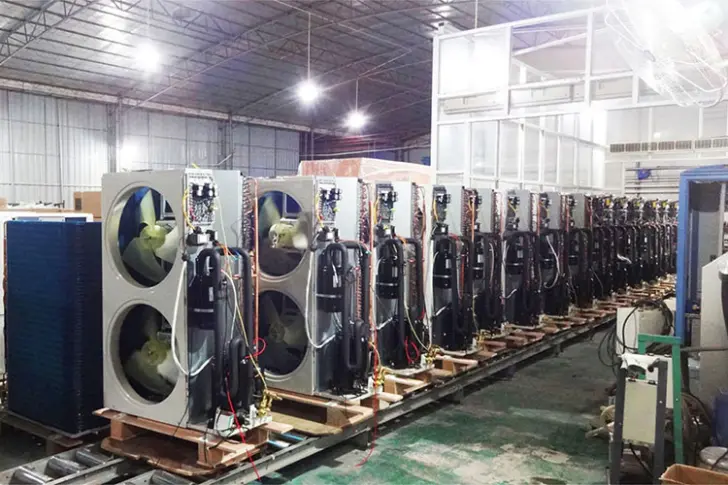

Blueway gestisce un centro specializzato di sviluppo e produzione HVAC a Shunde, Foshan, Cina. Supportata da quasi 30 anni di esperienza nella produzione, Blueway ha sviluppato oltre 1.000 prodotti originali di ricerca e sviluppo e fornito più di 10.000 soluzioni ingegneristiche di successo a livello globale. I prodotti sono fabbricati secondo rigorosi standard di controllo qualità, incorporando algoritmi di protezione del microprocessore per salvaguardare i compressori e i circuiti dell'acqua da fluttuazioni di tensione, anomalie di pressione e congelamento. Blueway fornisce servizi OEM, OBM e ODM completi, supportati da assistenza tecnica online 24 ore su 24, 7 giorni su 7 e da partner di assistenza autorizzati in Europa, Medio Oriente, Nord America e Sud America.

Domande frequenti

Perché la Pompa di Calore R290 per Riscaldamento a Pavimento è ideale per gli impianti radianti a bassa temperatura?

Il riscaldamento a pavimento idronico funziona in modo più efficiente a temperature dell'acqua di alimentazione più basse. Il compressore DC inverter e il design ottimizzato dello scambiatore di calore consentono alla pompa di calore di funzionare al suo coefficiente di prestazione (COP) più elevato all'interno di questo intervallo, offrendo un notevole risparmio energetico rispetto ai sistemi di riscaldamento tradizionali.

È possibile collegare questa pompa di calore a caldaie già esistenti o a pannelli solari termici?

SÌ. Il controller a microprocessore integrato include uscite di segnale per la gestione del riscaldamento ausiliario, consentendo all'unità di funzionare insieme a sistemi solari termici, caldaie a gas o riscaldatori elettrici di riserva in una configurazione di energia ibrida.

Quali componenti del compressore e della pompa vengono utilizzati in queste unità?

Blueway integra consolidati compressori rotativi o scroll con inverter DC di marchi come Mitsubishi o Panasonic, abbinati a pompe di circolazione dell'acqua di Classe A ad alta efficienza di Wilo o Shinoo.

È supportato il controllo operativo remoto?

SÌ. Oltre al controller touch LCD locale, un modulo Wi-Fi opzionale consente agli utenti e agli integratori di sistema di monitorare le condizioni operative, regolare la temperatura dell'acqua target e rivedere la diagnostica del sistema tramite un'applicazione per smartphone.
